Арочные Ангары
Описание конструкции арочного ангара
Арочный ангар быстрый и экономичный в изготовлении по сравнению с другими типами быстровозводимых зданий. Это качество арочных ангаров обусловлено простой конструкцией и прочностными свойствами арок.
Важные замечания:
• преимущества в стоимости арочных ангаров относительно прямостенных может быть реализовано только при площадях от 500 м2. Если вам необходим ангар 10 х 10, 10 х 20 и т. п. - смело заказывайте ангар с прямой кровлей на один или два ската
• арочный ангар не лучшее решение если вы планируете переносить ангар с места на место
• максимальная высота арочного ангара равна половине его ширины (или чуть меньше) поэтому он арочный.

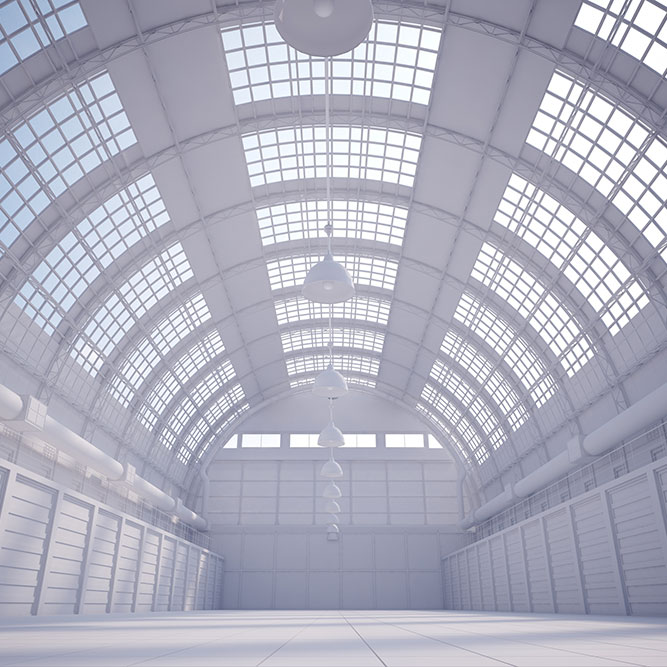

Каркас арочного ангара представляет собой набор дугообразных плоских сварных ферм, соединяемых между собой поперечинами (прогонами), С помощью болтовых соединений шаг установки друг от друга составляет примерно 3 метра. Сами Арки также составленный из двух или более частей соединяемых между собой болтами.
Арочные ангары является правильным решением если вам необходимо построить склад или производство за минимальные деньги и короткие сроки.
При этом отсутствуют какое-либо архитектурные «претензии». Необходимо заметить что оптимальная цена квадратного метра полезной площади достигается при строительстве достаточно длинных арочных ангаров на площадях около 1000 м2.
Фундамент. Требования к основанию при установке тепловых ангаров.
При разработке типовых конструкций ангаров мы также преследовали цель максимально упростить требования к основанию на которое может быть установлен ангар.
Холодный ангар может быть установлен на любую площадку с твёрдым покрытием: сухой твердый грунт, щебень, асфальт, дорожные плиты, монолитная железобетонная плита. Минимальное требования - установка опорных площадок примерно 70 х 70 х 30 см. в местах опоры дугообразных ферм на грунт.

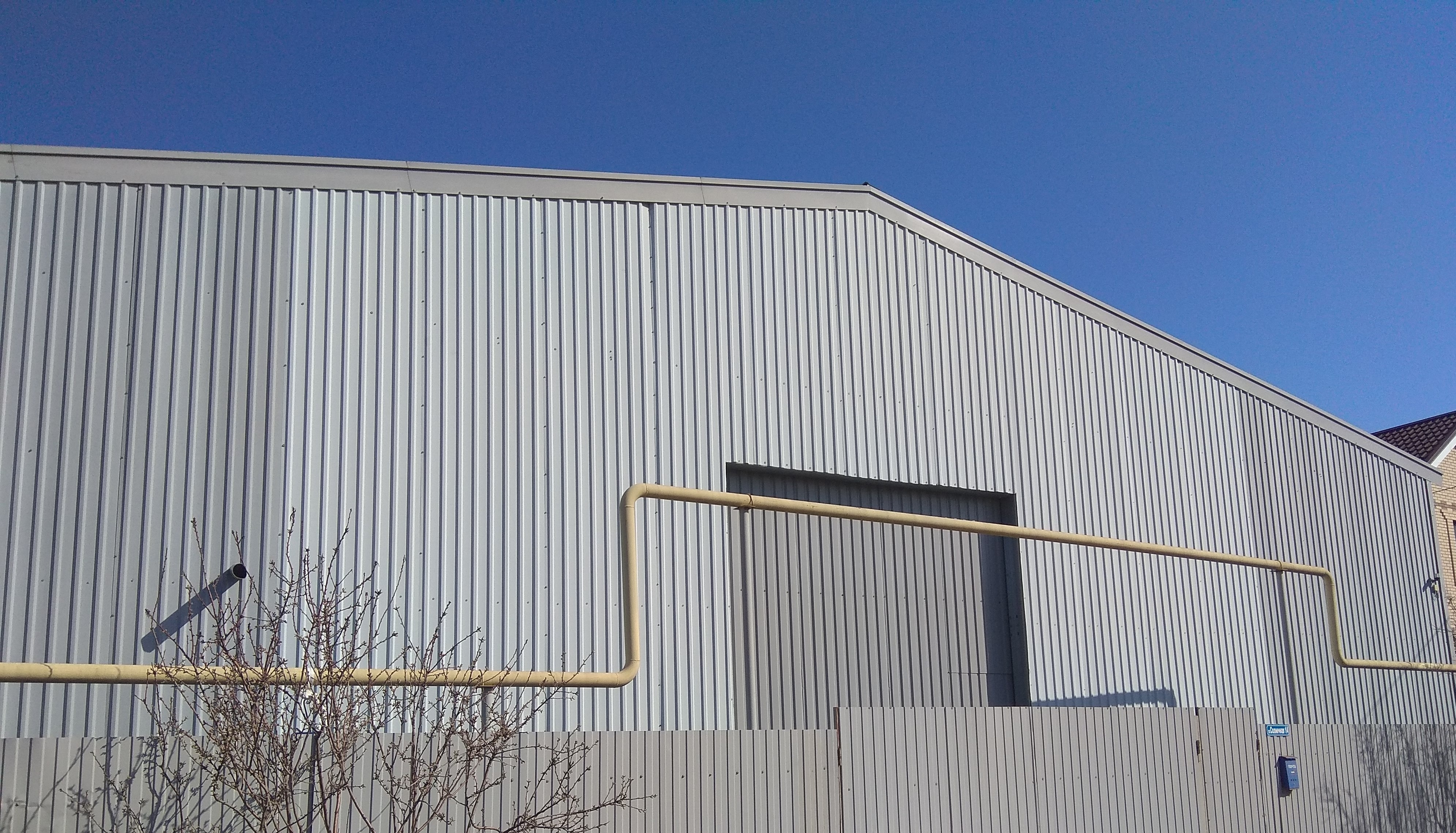

Ангар двускатный типовой
Описание конструкции двускатного ангара
Прямостенные ангары - быстровозводимые здания с вертикальными стенами. В тличие от арочных ангаров, прямостенные ангары могут иметь несколько пролетов и этажей. Габариты такого ангара могут быть различными. Ширина пролета ангара зависит от этажность. Отсутствие наклонных стен позволяет использовать всю площадь Ангара.
Металлоконструкции прямостенного ангара
Металлоконструкция для быстровозводимых двускатных ангаров набирается из отдельных «шпангоутов», представляющих собой плоские стальные фермы. Для производства фермы используются профильные трубы прямоугольного сечения 40 х 40, 50 х 50, 60 х 40, 80 х 40. Сортамент применяемого металлопроката выбирается в соответствии с заданными нагрузками: снегопад, ветровую, нагрузки сообщаемые тельфером и т. п. Для чего выполняется трехмерной компьютерной расчёт каркаса ангара на прочность.
Опоры (колонны) стропильных ферм имеют развитую в поперечном сечении конструкцию (в виде лесенки), что позволяет компенсировать ветровую нагрузку в верхней части металлоконструкций и существенно разгрузить нижний (опорный) узел колонны, понизить требования к фундаменту (покрытию) площадки на которой может быть установлен ангар стропильная ферма выполняется из двух частей транспортный габарит все основные узлы выполняются на болтовых соединениях комплект каркасов входят диагональные связи растяжки и технологические продольные связи прогоны кровли на которую укладывается кровельное покрытие.
Ограждающие конструкции прямостенного ангара (обшивка)
Каркас холодного прямостенного ангара обшивается в один слой профилированным оцинкованным листом и комплектуется простыми распашными воротами с калиткой (или отдельной дверью). По требованию заказчика в торцевых стен ахангаран могут быть установлены световые окна. Оптимальный материал для световых окон - полупрозрачный сотовый поликарбонат.
Основание под ангар. Требования к фундаменту ангара

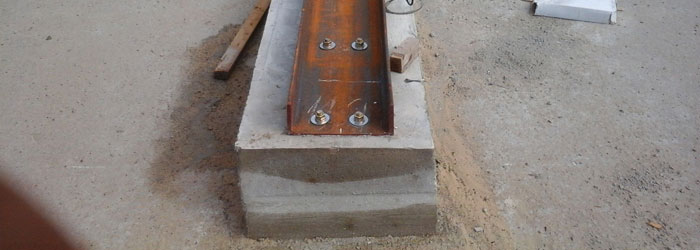

при разработке конструкции типовых ангаров мы постарались максимально упростить требования к основанию на который может быть установлен ангар. Для установки холодного быстровозводимого ангара подойдёт любая площадка с ровным твердым покрытием (сухой твердый грунт, щебень, асфальт, дорожные плиты, монолитная железобетонная плита). Минимальное требование - возможность установки опорных площадок 80 на 80 см под опоры на грунт. Это могут быть заглубленные в грунт железобетонные блоки (грунтовая площадка), либо специальные пятки и стального листа с анкерами (площадка с асфальтовым либо железобетонным покрытием).
